【方法】塑胶标准件阻燃性能测试标准要求

• 塑胶标准件阻燃性能测试标准有IEC阻燃性能和UL阻燃性能测试两个方面,分别代表去欧洲和美洲方向产品的测试方法!欧线的材料阻燃性主要据产品特性测试针焰或灼热丝;美线主要测试UL94V-0/1/2等几个阻燃防火级别!

  IEC阻燃性能:


  ①针焰试验:适用于固定载流部件就位的绝缘材料(如:骨架、轨道头等),火焰施加在受试样的表面,施加火焰的持续时间为10S在受试样下方200mm±5mm处水平展开的一张薄纸.

  工具:针焰测试仪,薄纸.



  ②灼热丝试验:适用于不固定带电部件就位的、但提供防触电保护的绝缘部件,以及固定安全特性低电压(不超过50V交流有效值的载流)部件就位的绝缘材料部件.如:普通塑胶灯罩, 表面施加温度为650度，三菱客户筒灯灯罩表面施加温度为850度，持续时间在30S之内,在受试样下方200±5mm处放置一张水平展开的薄纸.


  工具:灼热丝测仪,薄纸.


  判定：IEC阻燃性能:试验中将火焰撤走30s之内，试样上任何火苗均应熄灭；任何散落的燃烧物均不应燃烧下方的薄纸.


  针焰实验和灼热丝实验表格图解:





  UL阻燃性能:(如:外壳/防爆板等)

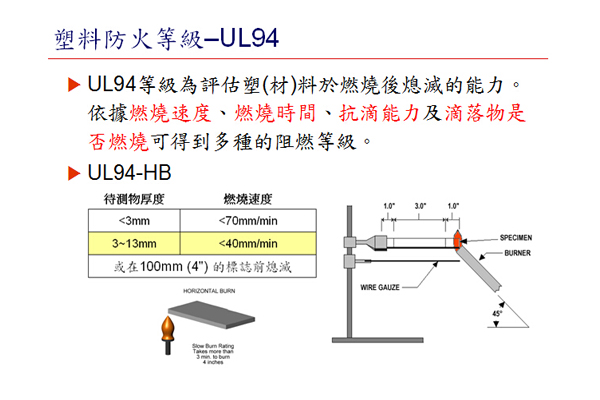

  UL94V-HB级测试图:（比较少用,只作简介）




  UL94V-0/1/2阻燃防火等级测试:

  ①夹持从上端夹入6mm,长度方向朝下,样品下端离预置重量0.08g,尺寸50*50mm,100%纯度,最大厚度不超过6mm的棉花层上表面保持300±10mm距离.



  ②燃具:甲烷流量105ml/min,背压力10mm水柱.



  ③火焰高度20±1mm,施加火焰的持续时间为10±0.5S.燃烧10S后将火焰以300mm/min撤走150mm远, 同时记录余焰时间t1,余焰停止时立刻再次燃烧10±0.5S,移开后记录余焰时间t2和余燃时间t3.



  ④余焰和余燃的判别可以用小片棉花接触,能点燃则为余焰.



  ⑤如果点燃后火焰熄灭,则忽略该样品,用另外的样品进行测试.若是因为样品发出的气体将火焰熄灭,则为样品发出的气体将火焰熄灭,则烧时间达到10±0.5S时停止并移开燃具.



  判定: UL阻燃性能:具体按技术文件要求参照美国ANSI/UL94标准进行判定!

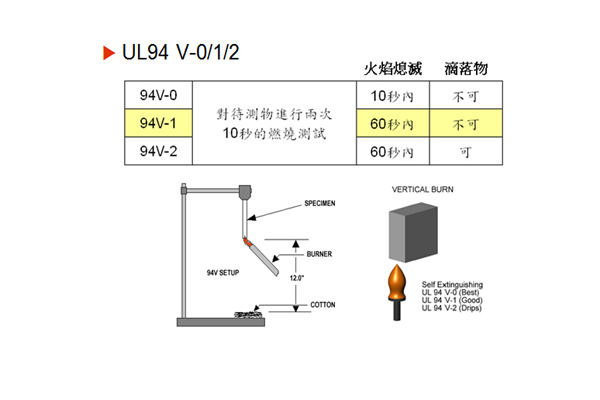

  UL94V-0/1/2阻燃防火等级测试图解:





  2017.08.03     龙三塑胶标准件     龙三老周
